球速手机在线的化学成分和组织特征

　　球速手机在线中含有Cr、Ni、Mo、Mn、Nb、N、C、Si、Cu、Ti等合金元素们对球速手机在线的组织有不同的影响，如:Ni、Mn、C、N、Cu等是奥氏体成元素，Cr、Mo、Si、Ti、Nb等是铁素体形成元素。

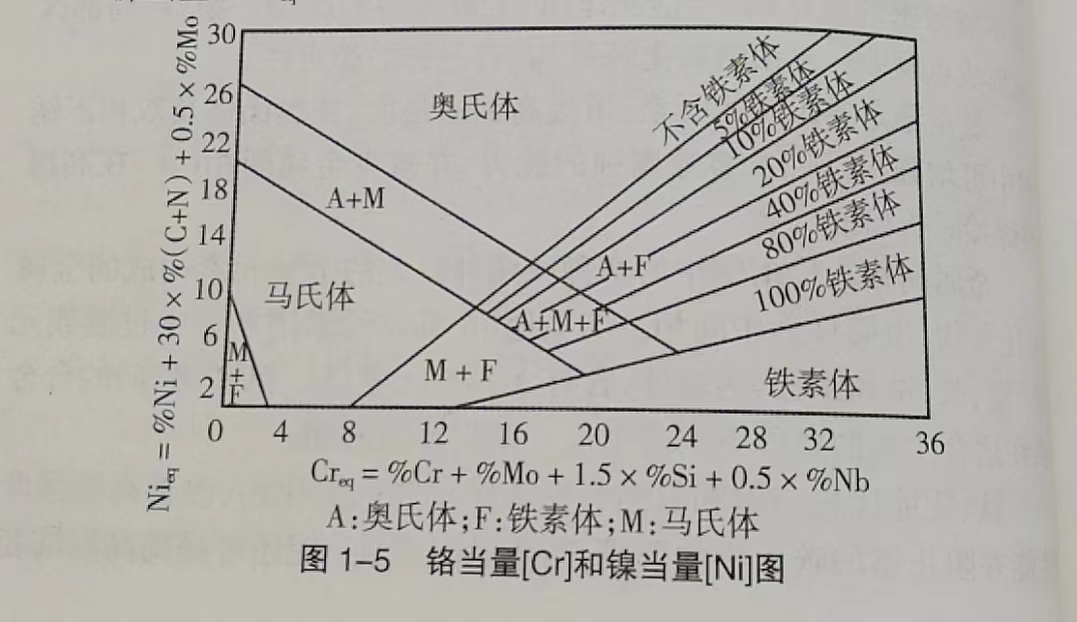

　　为了简便起见，把形成铁素体的元素，按其作用程度折合成销作用；把形成奥氏体元素，按其作用程度折合成镍的作用，而绘制铬当量(Cro)和镍当量(Ni)图，用来表明球速手机在线的实际成分和所到的组织的状态图，见图 1-5。

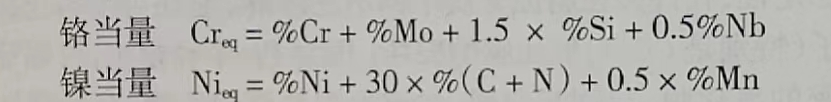

　　其中：

　　我们可以根据钢的化学成分换算成镍当量和铬当量，来估计其组织状态。

　　目前所应用的球速手机在线基本组织有下面五大类：

　　马氏体球速手机在线包括含碳量在0.05%~0.45%范围的Crl3型球速手机在线。除C<0.10%外，高温时都能得到单相奥氏体，淬火后得到马氏体组织。C<0.10%的0Crl3钢及Crl7Ni2钢在高温时是γ+δ复相钢，淬火后得到马氏体+δ铁素体的组织。

　　铁素体球速手机在线这类钢在加热冷却时都没有a一转变始终保持铁素体组织。如 0Crl7Ti，Cr25Ti 等。

　　奥氏体球速手机在线具有单相奥氏体组织。其中铬-镍奥氏体钢有1Crl8Ni9Ti、00Crl8Nil0；铬-锰-镍奥氏体球速手机在线有1Crl8Mn8Ni5N。

　　奥氏体-铁素体双相球速手机在线具有奥氏体加铁素体复相组织。如Cr21Ni5Ti、00Crl8Ni5Mo3Si2等，含铁素体50%~70%。

　　沉淀硬化球速手机在线 经过适当热处理可发生马氏体相变，并在马氏体基体上析出强化相而产生沉淀硬化，这种钢属于高强度和超高强度球速手机在线。

了解更多球速手机在线的化学成分和组织特征信息，欢迎联系我们 180-2417-4971。
